Tkané, pletené a extrudované sieťované tkaniny sa zásadne líšia v tom, ako sú konštruované, čo ich priamo určuje pevnosť, rozťažnosť, pórovitosť, odolnosť a vhodnosť pre špecifické aplikácie . Tkaná sieťovina je rozmerovo stabilná a pevná, ale pevná; pletená sieťovina je pružná a pružná, ale menej drží tvar; extrudovaná sieťovina je vyrobená z jednej polymérovej fólie a ponúka najjednotnejšiu geometriu otvorov, ale najmenej vlastnosti podobné textílii. Výber nesprávneho typu môže mať za následok zlyhanie produktu, zlé prispôsobenie alebo nedostatočný výkon filtrácie.
Ako je skonštruovaný každý typ siete
Štrukturálny rozdiel medzi tromi typmi sietí začína vo fáze výroby. Pochopenie konštrukčnej metódy vysvetľuje takmer každý rozdiel vo výkonnosti.
Tkaná sieťovina
Tkaná sieťovina sa vyrába na tkáčskom stave prepletením dvoch sád priadzí – tzv osnova (pozdĺžne) a útek (krížom) — v pravom uhle. Priadze sa fyzicky krížia cez seba a pod sebou v opakujúcom sa vzore. Otvory medzi vláknami tvoria otvory siete. Pretože sú priadze zablokované v polohe väzbovou štruktúrou, tkaná sieť má minimálne natiahnutie v oboch smeroch a pod napätím drží svoj tvar. Medzi bežné vzory väzby patrí plátnová väzba (najotvorenejšia), keprová väzba a perlinková väzba (používaná špeciálne na stabilizáciu otvorených štruktúr proti posunutiu).

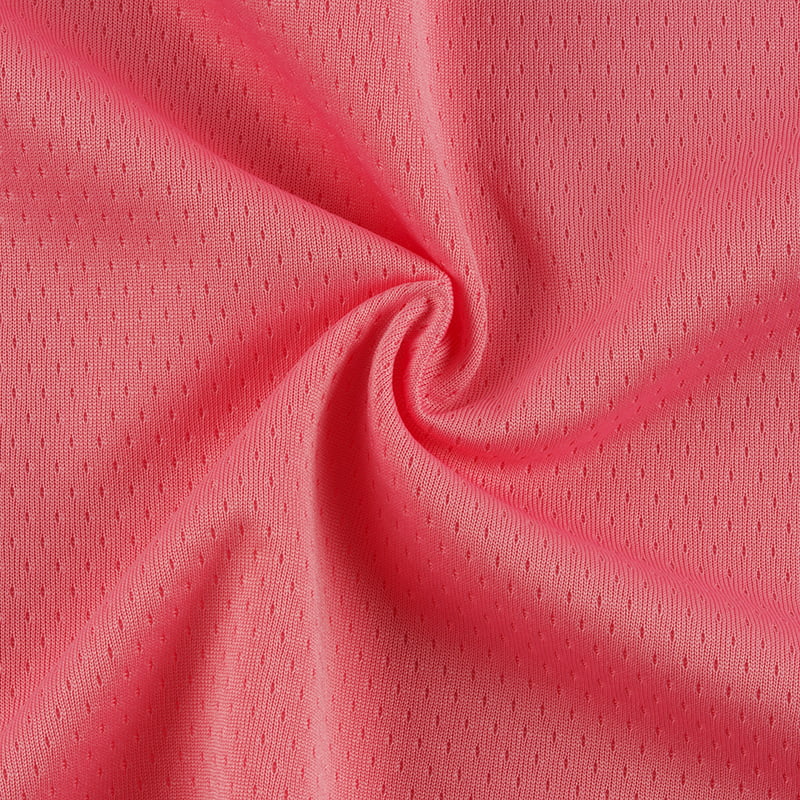

Pletená sieťovina
Pletená sieťovina je tvorená prepletenými očkami priadze pomocou ihiel — buď v a osnova-knit (slučky prebiehajú pozdĺžne, vyrábané na osnovnom pletacom stroji) príp útek-knit (slučky prebiehajú krížovo, vyrábané na kruhovom alebo plochom stroji) konfigurácia. Slučková štruktúra dáva pletenej sieťovine jej charakteristické vlastnosti: výraznú elasticitu aspoň v jednom smere . Keď sa slučka potiahne, susedné slučky sa posunú, aby sa prispôsobili napätiu, a potom sa vrátia späť. Vďaka tomu je pletená sieťovina vo svojej podstate prispôsobivejšia a flexibilnejšia ako tkaná sieťovina. Dištančná sieťovina – špecifická pletená konštrukcia s dvoma vonkajšími vrstvami spojenými vertikálnymi monofilmi – tiež patrí do tejto kategórie.
Extrudovaná sieťovina
Extrudovaná sieťovina nie je textíliou v tradičnom zmysle – vyrába sa pretláčaním roztaveného polyméru (zvyčajne polyetylénu, polypropylénu alebo nylonu) cez matricu so sieťovým vzorom alebo vytláčaním dvoch vrstiev prameňov a ich spájaním v miestach kríženia predtým, ako materiál stuhne. Výsledkom je a monolitická plastová doska s integrovanými otvormi . Neexistujú žiadne oddelené priadze: pramene a ich spojenia sú jedným súvislým materiálom. To dáva extrudovanej sieťovine extrémne konzistentnú veľkosť otvoru a vynikajúcu odolnosť proti rozpleteniu, ale chýba mu rúška a mäkkosť textilnej sieťoviny.
Porovnanie štrukturálnych a fyzikálnych vlastností
| Nehnuteľnosť | Tkaná sieťovina | Pletená sieťovina | Extrudovaná sieťovina |
|---|---|---|---|
| Natiahnuť | Minimálne (<5 %) | Vysoká (20 – 200 %) | Nízka až žiadna |
| Konzistencia clony | Vysoká | Mierne (zmeny pod napätím) | Veľmi vysoká |
| Zakrytie a mäkkosť | Mierne | Vysoká | Nízka |
| Odolnosť proti roztrhnutiu | Vysoká | Mierne | Vysoká |
| Rozstrapkanie na Cut Edge | áno | áno (can run/ladder) | Nie |
| Rozmerová stabilita | Výborne | Mierne | Výborne |
| Hmotnosť | Ľahké až ťažké | Veľmi ľahké až stredné | Ľahké až ťažké |
| Typické náklady | Mierne to high | Nízka to moderate | Nízka |
Pevnosť a odolnosť: Kde každý typ vyniká
Pevnosť v ťahu v sieťovinách závisí od materiálu priadze, počtu priadze a – kriticky – od konštrukčnej metódy. Spôsob, akým je sila rozložená cez štruktúru, určuje, ako a kedy tkanina zlyhá.
- Tkaná sieťovina rozdeľuje ťahové zaťaženie priamo pozdĺž osí priadze. Keď je nerezová tkaná sieťovina s Priemer drôtu 0,1 mm používa sa v priemyselnom triedení, znesie prekročenie tlaku 500 kPa bez skreslenia clony. Prepletená väzba zabraňuje skĺznutiu jednotlivých prameňov, vďaka čomu je ideálny pre aplikácie vyžadujúce presnú veľkosť otvoru pri mechanickom namáhaní.
- Pletená sieťovina absorbuje zaťaženie skôr deformáciou slučky než priamym napätím priadze, čo znamená, že dokáže absorbovať náraz a dynamické napätie bez okamžitého zlyhania – ale tiež to znamená, že tkanina sa trvalo deformuje, ak je natiahnutá za hranicu pružnosti, zvyčajne okolo 150 – 200 % predĺženie pre polyesterové osnovné pletené konštrukcie. Sieťovina z osnovného úpletu je výrazne odolnejšia voči rebríku ako útkový úplet, preto je preferovaná pre technické odevy a lekárske použitie.
- Extrudovaná sieťovina pevnosť závisí od polyméru a geometrie vlákna. Extrudovaná sieť z polyetylénu s vysokou hustotou (HDPE) používaná v geotechnických aplikáciách môže dosiahnuť pevnosť v ťahu 20–80 kN/m , ďaleko prevyšujúce väčšinu konštrukcií z textilnej siete. Jeho spojené spojovacie body zabraňujú oddeľovaniu prameňov pri viacsmernom zaťažení, čo je dôvod, prečo je zvolený na spevnenie pôdy, kontrolu erózie a silnú izoláciu.
Pórovitosť a prúdenie vzduchu: Ako konštrukcia ovplyvňuje priedušnosť
Percento otvorenej plochy – podiel povrchu tkaniny, ktorý je skôr otvorom ako priadza alebo prameň – určuje prúdenie vzduchu, rýchlosť prúdenia tekutiny a správanie pri filtrácii. Každý typ konštrukcie ponúka inú kontrolu nad týmto parametrom.
- Tkaná sieťovina môžu byť skonštruované na extrémne presné percentá otvorenej plochy. Štandardná polyesterová filtračná sieťka v plátnovej väzbe Počet ôk 100 (100 otvorov na palec) má otvorenú plochu približne 36 % , pričom hrubšie 20 mesh tkanina môže mať otvorenú plochu 70 % alebo viac. Táto presnosť robí z tkanej sieťoviny štandard pre priemyselnú filtráciu, sitovanie a sieťotlač, kde musí byť zaručená špecifická veľkosť zadržania častíc.
- Pletená sieťovina má zvyčajne vyššiu otvorenú plochu – často 50 – 80 % — pretože slučková štruktúra prirodzene vytvára veľké, nepravidelné otvory. Veľkosť otvoru sa dynamicky mení s roztiahnutím, čo ho robí nevhodným pre presnú filtráciu, ale výborným pre maximálne prúdenie vzduchu v športovom oblečení, opierkach stoličiek a ventilačných paneloch. Dištančná sieťovina dodáva tretí rozmer a umožňuje cirkuláciu vzduchu cez vnútro látky, ako aj jej povrch.
- Extrudovaná sieťovina otvory sú upevnené v mieste výroby a pri bežnom používaní sa nemenia. Otvorená plocha sa môže pohybovať od 20 % až 85 % v závislosti od konštrukcie matrice. Pretože geometria otvoru je nastavená tuhou formou, extrudovaná sieťovina sa používa v aplikáciách vyžadujúcich konzistentné prietoky - drenážne vrstvy v stavebníctve, siete na ochranu pred vtákmi a obaly, kde musí byť vetranie rovnomerné po celom povrchu.
Kompatibilita materiálu: Aké vlákna a polyméry sa používajú
Možnosti základného materiálu sa výrazne líšia v rámci troch konštrukčných typov, čo ovplyvňuje chemickú odolnosť, teplotnú toleranciu a vhodnosť konečného použitia.
Tkané sieťované materiály
Tkané pletivo môže byť vyrobené prakticky z akéhokoľvek materiálu, ktorý možno vtiahnuť do priadze alebo drôtu: nehrdzavejúca oceľ (304, 316), mosadz, meď, polyester, nylon, polypropylén, PTFE a prírodné vlákna . Kovové tkané pletivo sa používa pri vysokoteplotnej filtrácii (nerezová oceľ vydrží až 870 °C v oxidačnom prostredí), zatiaľ čo PTFE tkaná sieťovina zvláda agresívne chemické prostredie, ktoré by degradovalo iné materiály. Táto všestrannosť materiálu je jednou z hlavných výhod tkanej siete v technických aplikáciách.
Pletené sieťované materiály
Pletená sieťovina sa vyrába prevažne z polyester, nylon, zmesi spandexu/elastanu a polypropylén . Kovové pletené pletivo (zvyčajne nehrdzavejúca oceľ alebo meď) sa vyrába na špeciálne použitie, ako sú drôtené filtre vo výfukových systémoch a tieniace tesnenia proti EMI. Slučková štruktúra vyžaduje minimálnu flexibilitu priadze, čo obmedzuje použitie krehkých materiálov. Prírodné vlákna ako bavlna sa používajú v pletenej sieťovine pre módu a bytový textil, ale v technických aplikáciách sú nezvyčajné.
Extrudované sieťované materiály
Extrudovaná sieťovina je obmedzená na termoplastické polyméry: predovšetkým HDPE, LDPE, polypropylén, nylon a PVC . To obmedzuje jeho použitie vo vysokoteplotnom prostredí alebo prostredí s vysokým obsahom rozpúšťadiel, ale poskytuje vynikajúcu odolnosť voči UV žiareniu (najmä UV-stabilizovaný HDPE), odolnosť voči vlhkosti a nízke náklady. Extrudovaná sieťovina nemôže obsahovať prírodné vlákna alebo kovy v štandardných výrobných procesoch, čo ju robí z troch typov materiálovo najmenej univerzálnou.
Rozdelenie aplikácií: Ktorý typ siete sa používa, kde a prečo
| Aplikácia | Použitý typ sieťoviny | Dôvod Výberu |
|---|---|---|
| Priemyselná filtrácia kvapalín | Tkané | Presná, stabilná veľkosť otvoru pod tlakom |
| Panely atletického športového oblečenia | Pletené | Vysoká stretch, breathability, body-conforming fit |
| Poľnohospodárske siete proti vtákom | Extrudované | Odolnosť proti UV žiareniu, nízke náklady, žiadne rozstrapkanie pri rezaní |
| Sieťotlačové sito | Tkané | Rozmerová stabilita, kontrolovaný tok atramentu |
| Ergonomické operadlá stoličiek | Pletené (spacer) | 3D cirkulácia vzduchu, odpruženie, flexibilita |
| Kontrola erózie pôdy | Extrudované | Vysoká tensile strength, weather resistance |
| Lekárska sieťka na opravu hernie | Pletené (warp-knit) | Flexibilita, integrácia tkaniva, biokompatibilita |
| Kryty tienenia EMI | Tkané (metal) | Kontinuálna vodivá dráha, rozmerová stabilita |
| Vyrábajte obaly | Extrudované or knitted | Vetranie, nízke náklady, viditeľnosť produktu |
Správanie hrán a rezné charakteristiky
To, ako sa sieťovaná tkanina správa pri rezaní, je praktickým hľadiskom pri výrobe, inštalácii a konečnom použití, ktoré sa v štádiu špecifikácie často prehliada.
- Tkaná sieťovina na odstrihnutých okrajoch sa strapí, pretože sa naruší prepletanie a uvoľnia sa jednotlivé priadze. V odevných aplikáciách musia byť okraje zrezané, olemované alebo utesnené. V priemyselnej kovovej sieti sú rezné hrany ostré a vyžadujú odihlovanie. Tepelné tesnenie alebo lepenie okrajov je štandardnou opravou sieťoviny tkanej z technickej textílie.
- Pletená sieťovina je náchylný na rebrík — jedna prerušená slučka môže spôsobiť beh, ktorý sa šíri po šírke látky. Osnovné pletené konštrukcie sú podstatne odolnejšie voči rebríku ako útkové, pretože každá priadza je uzamknutá viacerými susednými slučkami. Tepelné rezanie (laser alebo horúci nôž) roztaví konce priadze a utesní okraj rezu, čím sa zabráni iniciácii rebríka.
- Extrudovaná sieťovina možno čisto strihať nožnicami, nožom alebo automatickým rezacím zariadením a vôľou nie strapkať ani rebrík na okraji rezu, pretože pramene a spoje sú integrálne. Vďaka tomu je jeho spracovanie najjednoduchšie v kontexte výroby a inštalácie – kľúčový dôvod jeho dominancie v poľnohospodárskych, baliacich a stavebných aplikáciách, kde je rezanie na poli rutinné.
Ako si vybrať medzi tromi typmi vašej aplikácie
Rozhodnutie o výbere vychádza zo štyroch základných kritérií hodnotených v poradí dôležitosti pre konkrétny prípad použitia:
- Vyžaduje aplikácia rozťažnosť alebo prispôsobivosť? Ak áno – odevy, lekárske implantáty, flexibilné tesnenia – pletená sieťovina je východiskovým bodom. Ak je rozmerová stabilita kritická, prejdite na tkané alebo extrudované.
- Vyžaduje sa presnosť clony? Ak aplikácia závisí od zadržiavania častíc nad špecifickú veľkosť – filtrácia, preosievanie, sieťotlač – tkaná sieť je jedinou spoľahlivou voľbou. Extrudovaná sieťovina ponúka dobrú konzistenciu pre hrubšie aplikácie; otvory pletenej siete sú príliš variabilné.
- Aké je chemické a teplotné prostredie? Vysoké teploty nad 260 °C alebo agresívnym chemickým vplyvom na kovové tkané pletivo alebo PTFE tkané pletivo. Stredná chemická odolnosť pri nízkych nákladoch smeruje k extrudovanému polypropylénu alebo sieťovine z HDPE.
- Aké sú náklady a obmedzenia spracovania? Extrudovaná sieťovina je najlacnejšia možnosť a najjednoduchšie sa s ňou manipuluje v teréne. Pletená sieťovina je cenovo výhodná pre veľkoobjemové odevy a čalúnenie. Presne tkaná sieťovina – najmä z kovu alebo jemného monofilu – je najdrahšia, ale poskytuje výkon, ktorý ostatné dve nedokážu napodobniť.
